Gear
Zupčanik je rotirajući kružni dio stroja koji ima izrezane zube ili, u slučaju zupčanika ili zupčanika, umetnute zube (zvane zupčanici), koji se spajaju s drugim (kompatibilnim) zupčastim dijelom radi prijenosa (konvertiranja) okretnog momenta i brzine. Osnovni princip rada zupčanika je analogan osnovnom principu poluga. Zupčanik može biti poznat i kao zupčanik. Uređaji sa zupčanicima mogu promijeniti brzinu, moment i smjer izvora energije. Zupčanici različitih veličina proizvode promjenu obrtnog momenta, stvarajući mehaničku prednost, kroz njihov omjer prijenosa, i stoga se mogu smatrati jednostavnom mašinom.
Prednosti Gear-a
Korišćenjem zupčanika može se postići veliki odnos brzina sa minimalnim prostorom.
Koriste se za prenos kretanja na malom središnjem rastojanju osovina
Koristeći sisteme zupčanika, možemo prenijeti kretanje između neparalelnih osovina koje se ukrštaju.
Zupčanici su mehanički jaki, tako da se mogu podizati veća opterećenja.
Koriste se za veliko smanjenje brzine i za prijenos obrtnog momenta.
Koriste se za pozitivan pogon, tako da njegov odnos brzina ostaje konstantan.
Zupčanici se koriste za prenos velikih VF
Zupčanici zahtijevaju samo podmazivanje, stoga je potrebno manje održavanja.
Imaju dug vijek trajanja, tako da je sistem prijenosa vrlo kompaktan.
Zašto odabrati nas
Prilagođena rješenja:Razumijemo da svaka aplikacija ima jedinstvene zahtjeve i naš tim može raditi s vama na razvoju prilagođenih lančanika prilagođenih vašim specifičnim potrebama. Bilo da tražite pouzdanog proizvođača lančanika po narudžbi koji će zadovoljiti vaše jedinstvene zahtjeve, imamo stručnost i iskustvo za isporuku visokokvalitetnih rješenja koja su vam potrebna.
Osiguranje kvaliteta:Ponosni smo na pružanje lančanika najvišeg kvaliteta, preciznosti i performansi. Naši proizvodi prolaze stroga testiranja kako bi se osiguralo da ispunjavaju ili premašuju industrijske standarde.
Tehnička podrška:Naš iskusni tim spreman je da vam pomogne u odabiru proizvoda, uputama za instalaciju i svim tehničkim upitima koje imate.
Područja primjene:Lančanici se široko koriste u raznim industrijama, uključujući transportne sisteme, mašine za pakovanje, poljoprivrednu opremu i još mnogo toga.
Vrste zupčanika
U nastavku su navedene različite vrste zupčanika
Internal Gear
Ovi zupčanici se koriste zajedno sa vanjskim zupčanicima i imaju zube koji su urezani u dijelove cilindara i konusa. Koriste se u planetarnim zupčanicima i spojevima zupčanika za vratila. Ova vrsta zupčanika ima jedan nedostatak: promjenjivi broj unutrašnjih i vanjskih zupčanika kojima se mora upravljati zbog impedancija poput evolventne i trohoidne.
Mitre Gear
Oštri zupčanici koji imaju omjer broja okretaja jedan nazivaju se zupčanici zupčanika. Koriste se za promjenu smjera prijenosa snage bez promjene brzine. Postoje spiralni i ravni zupčanici. Budući da spiralni zupčanici stvaraju silu potiska u aksijalnom smjeru, potisne ležajeve treba uzeti u obzir prilikom njihovog korištenja. Svaki zupčanik za kosi koji ima ugao osovine različit od standardnih 90 stepeni naziva se ugaoni zupčanik.
Worm Gear
Pužni i pužni kotači su dva dijela ove vrste zupčanika. Puž je odrezana osovina u obliku vijka, a pužni kotač je spojni zupčanik. Kao rezultat upotrebe različitih materijala, manje je trenja kada površine klize jedna preko druge i dolaze u kontakt. Puž je napravljen od tvrdog materijala, dok je pužni točak od mekog materijala.
Screw Gear
Vijčani zupčanici su dva spiralna zupčanika identične ruke postavljena na neparalelna, kvazi osovina koja imaju ugao uvrtanja od 45 stepeni. Imaju slabu nosivost i nisu prikladni za prijenos velike snage jer je kontakt sa zubima točkasti. Kada se koriste navojni zupčanici, podmazivanje je važno jer klizanje površina zuba prenosi snagu. Ne postoje ograničenja za moguće kombinacije zuba.
Spiralni konusni zupčanik
Konični zupčanici sa savijenim linijama zubaca poznati su kao spiralni konusni zupčanici. Oni nadmašuju ravne konusne zupčanike u pogledu efikasnosti, snage, vibracija i buke zbog njihovog većeg kontaktnog odnosa zubaca. Međutim, oni su izazovniji za kreiranje. Dodatno, zakrivljeni zupci daju naprezanja potiska u aksijalnom smjeru. Nulti konusni zupčanik je spiralni konusni zupčanik s najmanjim uglom uvijanja.
Bevel Gear
Konusni zupčanici izgledaju kao stošci i koriste se za prijenos sile između dva vratila koja se ukrštaju u jednoj tački (osovina koja se ukrštaju). Konus služi kao nagibna površina konusnog zupčanika, a zupci su izrezani duž konusa. Linearni konusni zupčanici, spiralni konusni zupčanici, zupčanici pod uglom, zupčanici pod uglom, kruni zupčanici i hipoidni zupčanici su među nekoliko vrsta konusnih zupčanika.

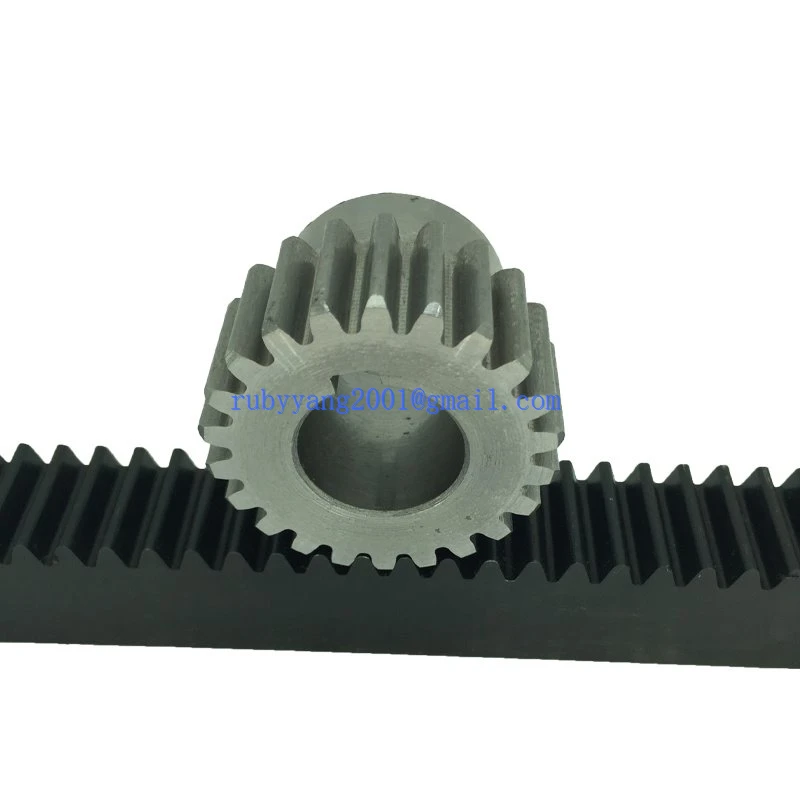

Gear Rack
Zupčanik je skup zubaca ujednačene veličine i oblikovanih koji su ravnomjerno raspoređeni duž ravne površine ili ravne šipke. Zupčanik je zupčanik u obliku cilindra sa beskonačnim radijusom cilindra. On pretvara rotacijski moment u linearno kretanje spajanjem sa sfernim zupčanikom. Dvije vrste zupčanika koje imaju ravne linije zuba su ravne letve za usta i spiralne zupce. Moguće je spojiti zupčanike s kraja na kraj glodanjem krajeva zupčanika.
Spur Gear
Zupčanici zupčanika su cilindrični zupčanici sa linijom zubaca koja je ravna i paralelna s osovinom i predstavlja podskup grupe zupčanika paralelnog vratila. Najpopularniji zupčanici su cilindrični zupčanici jer imaju visok stepen preciznosti i mogu se lako proizvesti. Imaju karakteristiku da nemaju aksijalna opterećenja (potisno opterećenje). Veći od dva koja se spajaju nazivaju se zupčanikom, a manji kao zupčanik.

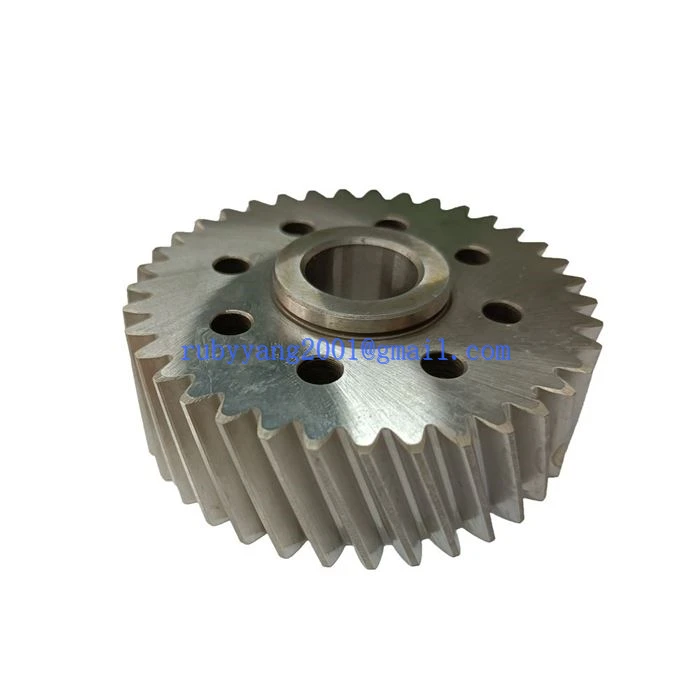

Helical Gear
Slično cilindričnim zupčanicima, spiralni zupčanici su cilindrični zupčanici sa vijugavim linijama zubaca koji se koriste sa paralelnim vratilima. Korisni su za aplikacije velikih brzina jer nude veću tišinu, bolje spajanje zubaca od zupčanika i mogu prenijeti veće težine. Potisni ležajevi su potrebni kada se koriste spiralni zupčanici jer proizvode silu potiska u aksijalnom smjeru. Budući da spiralni zupčanici imaju desnu i lijevu rotaciju, za mješoviti par su potrebni zupčanici sa suprotnom rukom.
Dvostruki spiralni zupčanici
Dvostruki zavojni zupčanici su vrsta zavojnih zupčanika kod kojih su dvije zavojne strane raspoređene jedna pored druge, odvojene razmakom. Uglovi spirale na svakoj strani su identični, ali u suprotnosti. Korištenjem dvostrukog spiralnog seta zupčanika, potisna opterećenja su eliminirana, a potencijal za još više preklapanja zubaca i glatkiji rad je povećan. Slično spiralnom zupčaniku, zatvoreni pogoni zupčanika ponekad koriste dvostruke zavojne zupčanike.
Zašto su nam potrebni zupčanici
Zupčanici su izuzetno važan uređaj za prijenos rotacije s jedne ose na drugu. Stoga, zupčanici mogu podesiti izlaznu brzinu osovine. Pretpostavimo da imate motor koji se okreće 100 obrtaja u minuti i želite da se vrti samo na 50. Sistem zupčanika se može koristiti za smanjenje brzine tako da se izlazna osovina okreće na pola brzine motora.
Nadalje, zupčanici se široko koriste u okolnostima visokog opterećenja jer njihovi zupci omogućavaju finiju, diskretniju kontrolu kretanja i sile osovine. Na primjer, ako drugi točak u nizu zupčanika ima više zuba od prvog, on se okreće sporije, ali s većom silom od prvog. Zupčanici takođe nude prednost u odnosu na većinu sistema remenica u ovom pogledu.
Kada se dva zupčanika spoje, drugi se okreće u suprotnom smjeru. Na primjer, mjenjač koji se nalazi u središtu zadnje osovine vozila sa pogonom na stražnje kotače koristi konusni zupčanik u obliku konusa za prebacivanje snage pogonskog vratila za 90 stepeni i okretanje stražnjih kotača.
Materijali koji se koriste za zupčanike
Uobičajeni materijali koji se koriste za zupčanike uključuju:
Čelik- Za zupčanike se vrlo često koriste različite vrste čelika. Neki primjeri uključuju ugljični čelik, legirani čelik, očvršćeni čelik. Čelik je izdržljiv, jak i sposoban izdržati velika opterećenja.
Liveno gvožde- Sivi liv je još jedan uobičajeni materijal za neke aplikacije zupčanika. Jaka je i otporna na habanje.
Najlon- Najlonski ili drugi plastični/polimerni zupčanici se ponekad koriste tamo gdje je važna lagana težina ili smanjenje buke. Oni su samopodmazujući.
Aluminijum- Lagani aluminijski zupčanici se mogu koristiti tamo gdje je težina primarna briga. Aluminijske legure su jake, ali možda neće trajati dugo kao čelik u nekim primjenama.
Brass- Povremeno se koristi za zupčanike. Mesing je otporniji na koroziju od čelika i samopodmazujući se. Ali ne tako jak kao čelik.
Kompozitni materijali- Plastika ojačana vlaknima i drugi kompoziti postaju sve popularniji za određene primjene zupčanika. Mogu biti dizajnirani za čvrstoću i otpornost na habanje.
Keramika- Napredni keramički materijali kao što je silicijum karbid pružaju izvanrednu tvrdoću i otpornost na habanje, ali su vrlo lomljivi. Koristi se u teškim okruženjima.
Kompoziti metalne matrice- Uključuju legure ojačane keramikom kako bi se osigurala čvrstoća metala sa tvrdoćom/otpornošću na koroziju keramike.
Karakteristike dizajna zupčanika
Zupčanici su dostupni u različitim dizajnima, konstrukcijama i konfiguracijama kako bi odgovarali širokom spektru industrija i primjena. Ove različite karakteristike omogućavaju da se zupčanici klasifikuju i kategorišu na nekoliko različitih načina, koji uključuju:
Oblik zupčanika
● Dizajn i konstrukcija zubaca zupčanika
● Konfiguracija osovine zupčanika
● Oblik zupčanika
Većina tipova zupčanika je kružna—tj. zupci zupčanika su raspoređeni oko cilindričnog tijela zupčanika s kružnom površinom—ali su dostupni i neki ne-kružni zupčanici. Ovi zupčanici mogu imati eliptične, trokutaste i kvadratne strane.
Uređaji i sistemi koji koriste kružne zupčanike doživljavaju konstantnost u prenosnim odnosima (tj. omjeru izlaza i ulaza) izraženim - i za brzinu i za okretni moment. Konstantnost omjera prijenosa znači da s obzirom na isti ulaz (brzinu ili obrtni moment), uređaj ili sistem dosljedno pružaju istu izlaznu brzinu i obrtni moment.
S druge strane, uređaji i sistemi koji koriste ne-kružne zupčanike imaju varijabilne omjere brzine i momenta. Varijabilna brzina i obrtni moment omogućavaju nekružnim zupčanicima da ispune posebne ili nepravilne zahtjeve kretanja, kao što su naizmjenično povećanje i smanjenje izlazne brzine, više brzina i kretanje unazad. Dodatno, linearni zupčanici, kao što su zupčanici, mogu pretvoriti rotacijsko kretanje pogonskog zupčanika u translacijsko kretanje (ili kombinaciju translacijskog i rotacijskog kretanja) pogonjenog zupčanika.
Zubi zupčanika se također nazivaju zupčanicima, pa se stoga zupčanik naziva i pomalo arhaičnim izrazom zupčanik. Dok su u prethodnom odjeljku zupčanici bili kategorizirani na osnovu cjelokupnog oblika tijela zupčanika, ovaj odjeljak opisuje karakteristike koje se odnose na dizajn i konstrukciju njihovog zuba (tj. zupčanika). Postoji nekoliko uobičajenih opcija dizajna i konstrukcije za zube zupčanika, uključujući:
● Struktura zuba
● Postavljanje zuba
● Profil zuba
● Struktura zuba zupčanika
Ovisno o strukturi zupčanika, zupci zupčanika se izrezuju direktno u zupčanik ili se ubacuju kao zasebne, oblikovane komponente u zupčanik. Za većinu primjena, kada se zupčanik podlegne umoru, može se zamijeniti u cijelosti. Međutim, prednost upotrebe zupčanika sa odvojenim komponentama zupčanika je mogućnost individualne zamjene zuba kako se svaki zamara umjesto zamjene cijele komponente zupčanika. Ova mogućnost može pomoći da se smanje ukupni trošak zamjene zupčanika tokom vremena jer su pojedinačni zupčanici dostupni po nižoj cijeni u poređenju sa kompletnim zupčanikom. Osim toga, to
omogućava zadržavanje i očuvanje specijaliziranih, prilagođenih ili na drugi način teško dostupnih tijela zupčanika.
Postavljanje zuba zupčanika
Zubi zupčanika se režu ili ubacuju na vanjsku ili unutrašnju površinu tijela zupčanika. Kod vanjskih zupčanika zupci su postavljeni na vanjsku površinu tijela zupčanika, usmjereni prema van od centra zupčanika. S druge strane, kod unutrašnjih zupčanika zupci su postavljeni na unutrašnju površinu tijela zupčanika, usmjereni prema unutra prema centru zupčanika. U spojenim parovima, postavljanje zubaca zupčanika na svakom od tijela zupčanika u velikoj mjeri određuje kretanje pogonjenog zupčanika.
Kada su oba zupčanika u spojenom paru vanjskog tipa, pogonski zupčanik i pogonski zupčanik (i njihova odgovarajuća osovina ili osnovna komponenta) se okreću ili kreću u suprotnim smjerovima. Ako aplikacija zahtijeva da se ulaz i izlaz rotiraju ili kreću u istom smjeru, zupčanik praznog hoda (tj. zupčanik smješten između pogonskog zupčanika i pogonskog zupčanika) se obično koristi za promjenu smjera rotacije pogonjenog zupčanika.
Ako je jedan od spojenog para zupčanika unutrašnji zupčanik, a drugi vanjski zupčanik, i pogonski zupčanik i pogonski zupčanik se okreću u istom smjeru. Ova vrsta konfiguracije para zupčanika uklanja potrebu za zupčanikom u praznom hodu u aplikacijama koje zahtijevaju isti smjer rotacije u pogonskom i pogonskom zupčaniku. Dodatno, konfiguracije koje koriste interno-vanjski par zupčanika su prikladne za primjene u ograničenom ili ograničenom prostoru jer se zupčanici i njihove osovine ili osnovne komponente mogu postaviti bliže jedni drugima nego što je to moguće sa uporedivim parom zupčanika samo za eksternu.
Profil zuba zupčanika odnosi se na oblik poprečnog presjeka zubaca zupčanika i utiče na različite karakteristike performansi zupčanika, uključujući omjer brzine i iskusno trenje. Iako postoji veliki broj profila zuba koji su dostupni za dizajn i konstrukciju zupčanika, postoje tri glavna tipa profila zuba koji se koriste - evolventni, trohoidni i cikloidni.
Zupci evolventnog zupčanika prate oblik koji je označen evolventnom krivuljom kružnice, što je lokus formiran krajnjom točkom zamišljene linije tangentne na osnovnu kružnicu dok se linija kotrlja duž obima kruga. U cijeloj industriji, većina proizvedenih zupčanika koristi evolventni profil zuba kako zbog njegove lakoće proizvodnje tako i zbog glatkoće rada. U poređenju sa nekim drugim profilima, evolventni profil se sastoji od manjeg broja krivina, što čini izradu zupčanika evolventnog zupčanika jednostavnijom, a samim tim i potrebnu opremu za proizvodnju jeftinijom, što smanjuje ukupne troškove proizvodnje. Prednost evolventnih zuba zupčanika leži u njihovoj konstantnosti ugla pritiska tokom čitavog uključivanja zupčanika i sposobnosti da tolerišu varijacije u razmaku centara zupčanika bez uticaja na konstantnost prenosnog odnosa za obrtni moment i brzinu. Konstantnost ugla pritiska omogućava evolventnim zupčanicima da rade glatko od zupčanika sa drugim profilima zubaca, a tolerancija varijacije omogućava veću fleksibilnost u okviru specifikacija dizajna zupčanika.
Za razliku od evolventne krive u kojoj se prava kotrlja duž obima kruga, trohoidna krivulja je lokus formiran od točke na fiksnoj udaljenosti (a) od središta kruga sa datim polumjerom (r) dok se kružnica kotrlja duž prava linija. Trohoidi su opća kategorija krivulja koje uključuju cikloide.
● Ako a
● ako je a=r, tada je formirana kriva cikloida
● if a>r, tada je formirana kriva ispružena cikloida
U poređenju sa evolventnim profilom zupčanika, ovi profili se retko koriste za projektovanje i konstrukciju zupčanika osim za upotrebu u specijalizovanim aplikacijama. Na primjer, trohoidni zupčanici se često koriste u pumpama, a cikloidni zupčanici u tlačnim puhalicama i satovima. Unatoč ograničenoj primjeni, trohoidni i cikloidni profili nude nekoliko prednosti u odnosu na evolventni profil, uključujući veću izdržljivost zuba i eliminaciju smetnji.
Konfiguracija osi zupčanika
Osna konfiguracija zupčanika odnosi se na orijentaciju osi – duž kojih leže osovine zupčanika i oko kojih se zupčanici okreću – u odnosu jedne na drugu. Postoje tri glavne konfiguracije osi koje koriste zupčanici:
● Paralelno
● Ukrštanje
● Neparalelan, neukrštajući
Paralelne konfiguracije zupčanika
Kao što je naznačeno imenom, paralelne konfiguracije uključuju zupčanike povezane s rotirajućim vratilima na paralelnim osovinama unutar iste ravni. Rotacija pogonskog vratila (i pogonskog zupčanika) je u suprotnom smjeru od onog pogonskog vratila (i pogonskog zupčanika), a efikasnost prijenosa snage i kretanja je tipično visoka. Neki od tipova zupčanika koji koriste paralelne konfiguracije uključuju cilindrične zupčanike, spiralne zupčanike, unutrašnje zupčanike i neke varijante zupčanika zupčanika.
Ukrštanje konfiguracija zupčanika
U konfiguracijama koje se ukrštaju, osovine zupčanika se nalaze na osama koje se seku unutar iste ravni. Kao i paralelna konfiguracija, ova konfiguracija općenito ima visoku efikasnost prijenosa. Konusni zupčanici—uključujući zupčanike sa kosim, ravnim i spiralnim konusnim zupčanicima—ubrajaju se u grupu zupčanika koji koriste konfiguracije koje se ukrštaju. Tipične primjene za parove zupčanika koji se ukrštaju uključuju promjenu smjera kretanja unutar sistema za prijenos snage.
Neparalelne, neukrštajuće konfiguracije zupčanika
Parovi zupčanika sa neparalelnom, neukrštanom konfiguracijom imaju osovine koje postoje na osama koje se ukrštaju (tj. nisu paralelne), ali nisu u istoj ravni (tj. ne seku). Za razliku od paralelnih i konfiguracija koje se ukrštaju, ova konfiguracija općenito ima nisku efikasnost kretanja i prijenosa energije. Neki primjeri neparalelnih zupčanika koji se ne sijeku uključuju vijčane zupčanike, pužne zupčanike i hipoidne zupčanike.
Osim gore navedenih karakteristika dizajna, postoji nekoliko drugih opcija koje profesionalci ili agenti za nabavku mogu uzeti u obzir prilikom dizajniranja i odabira zupčanika za njihovu konkretnu primjenu. Neke od drugih karakteristika koje se mogu uzeti u obzir uključuju građevinski materijal, površinske tretmane, broj zuba, ugao zubaca i vrstu maziva i način podmazivanja.
Možete li nam dati nekoliko savjeta o tome kako odabrati najbolju vrstu opreme za različite primjene?
Ovo je uobičajeno pitanje sa kojim se moj tim i ja susrećemo svaki dan. Pravi odgovor je da svaki tip zupčanika nudi jedinstvene prednosti na osnovu geometrije zupčanika i karakteristika mreže.
Da bi se pronašao odgovarajući stil zupčanika za primenu, prvo treba uzeti u obzir koji tip zupčanika će odgovarati orijentaciji osovine sistema. Mogućnosti su:
● Paralelne ose
● Osi koje se seku
● Osi koje nisu paralelne i koje se ne seku
Budući da će svako rješenje uvijek biti specifično za aplikaciju, tada se moraju uspostaviti sljedeće informacije:
● RPM / Omjer prijenosa
● Zahtjevi opterećenja / obrtnog momenta / radnog ciklusa
● Okruženje u kojem će raditi
● Ograničenja stanovanja
● Ciljna cijena
Nakon što steknemo potpuno razumijevanje šta je potrebno, možemo ponuditi odgovarajuće rješenje koje se zasniva na specifičnim parametrima aplikacije. Važno je napomenuti da se zupčanici s cilindričnim/kosičnim zupčanicima najčešće koriste zbog širokog raspona dostupnih konfiguracija zubaca i njihove fleksibilnosti za primjenu na mnoge mehanizme. Na primjer, dva cilindrična zupčanika mogu se spojiti u mehanizam paralelnog vratila što omogućava prijenos gibanja i obrnuti smjer, ili se zupčanik može spojiti sa letvom, pretvarajući rotacijsko kretanje u linearno kretanje, i konačno, cilindrični zupčanik može biti dio planetarni zupčanik u kojem će se spojiti s unutarnjim zupčanikom i koristiti kao pojačivač ili reduktor brzine.
